| CONTACT DATA | |
| Model |

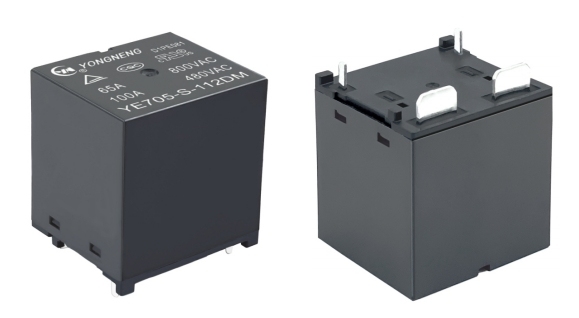

YE705 |
| Contact Arrangement | 1A |
| Contact Resistance | 5mΩ |
| Contact Material | Silver Alloy |
| Contact Rating ( Res.Load ) |
100A/1000VAC |
| Max. Switching Current | 100A |
| Max. Switching Voltage |
1000VDC |
| Max. Switching Power |
100000VA |
| Mechanical endurance | 1x107 次 OPS |
| Electrical endurance | 3x104 次 OPS |
| CHARACTERISTICS | |
| Operate Time ( at nomi.volt. ) | 40ms Max. |
| Release Time ( without diode ) | 10ms Max. |
| Insulation Resistance | 100MΩ Min.( 500VDC ) |
| Dielectric Strength |
Between Open Contacts : 2,500VAC, 50/60Hz 1 min. |
|
Between Coil & Contacts: 5,000VAC, 50/60Hz 1 min. |
|
| Shock resistance | Destructive: 100G Min. Funtional: 10G Min. |
| Ambient Temperature | -40℃~+105℃ ( No condensation) |
| Rated Coil Power | DC 1.92W / 2.2W |
